工厂厂房装修在进行厂房钢结构装修设计需要注意的内容
Author:SAREN Publish Time:2018-08-09

钢结构装修设计主要用于大型厂房、场馆、超高层等领域,是主要的建筑结构类型之一。主要采用型钢和钢板等制成钢柱、梁刚、钢桁架等构件。钢结构的装修要根据其独有的设计进行。

1、画好轴网和轴标。这是一切地下结构计算和施工的参考坐标系。

2、按实际柱脚尺寸画好柱底板,做成块置于轴网。钢结构厂房装修设计特别注意对于一榀框架可能存在不同的翼缘宽度,对于柱翼边压轴线的边框架注意使各柱中心在同一直线上,偏离轴线相同尺寸。

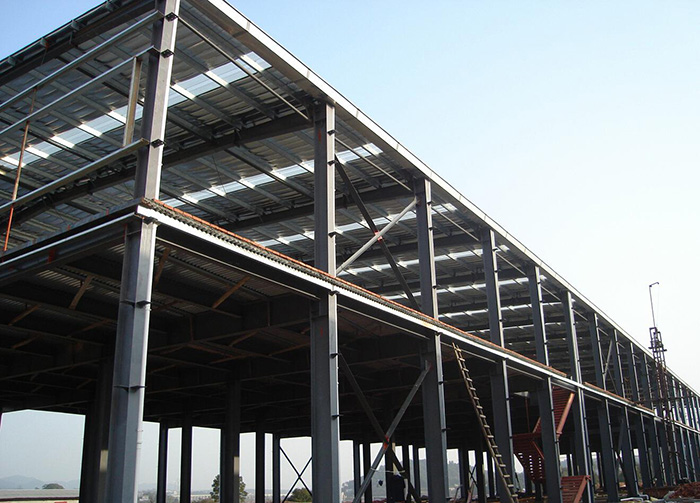

厂房装修钢结构

3、定义墙裙(砖墙)位置,使墙裙外皮不小于墙梁高+5毫米安装间隙+墙板波幅;确定墙裙宽度(:标准砖24085200;加气混凝土砌块190)。注意当墙梁截面较大时,墙裙内皮不一定贴钢柱内皮。

4、确定地梁尺寸和位置。地梁高H=(1/10~1/15)L(柱距);宽B=250或者300。要求地梁中心和墙裙中心重合。在CAD图中画出,并标出内外皮和轴线位置关系。

5、按"A.钢柱底板到混凝土短柱外皮不下于100毫米“B.混凝土短柱外皮平齐"“C.混凝土短柱尺寸为50的倍数的思路定义混凝土短柱尺寸并作图。(为了减小边角柱尺寸和便于支模)

6、在图中量取”Ewall:地梁中心到混凝土柱中心的偏心“Ec:钢柱到混凝土柱中心的偏心。因为设计目的要求混凝土柱中心和基础中心重合(不一定和钢柱中心重合),减少基础类别和绘图尺寸计算困难。

7、计算基础计算需要的内力。注意采用设计值可以减少计算量(基础大小用:设计值/1.35)Fwall=[5.24*Hwall+25*B(地梁宽)*H(地梁高)]*1.2N=Nc(钢柱轴力)+FwallMx=Nc*Ec.x+Fwall*Ewall.xMy=Nc*Ewall.y+Fwall*Ewally;和混凝土短柱计算高度HO=min(短柱高,500)计算基础大小(除以1.35)和配筋。(可以利用Tssd了,注意Vy的方向定义和STS,PK定义的方向有所不同)如果手算,需要把Vx*H0计入My;把Vy*HO计入Mx,对浅基础,按一般基础计算方法计算基础大小和配筋(当有刚性地坪对混凝土短柱有效侧向约束时,可以忽略剪力带来的弯矩)。注意各矢量的方向,取代数和。

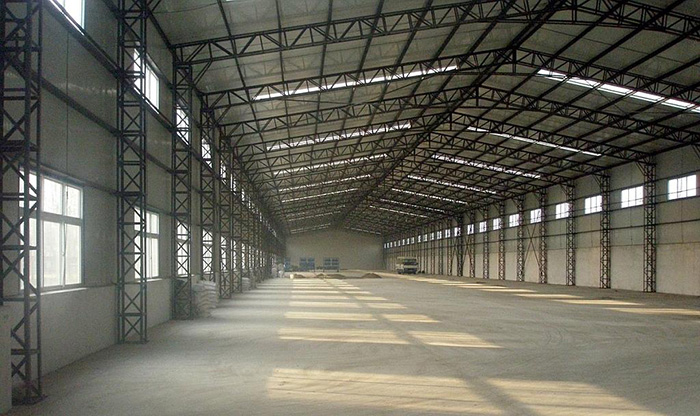

厂房装修钢结构

8钢结构厂房装修设计对浅基础验算软弱下卧层,注意不考虑弯矩影响。

9、在基础平面图中标出: 1.基础和短柱和轴线位置关系;2.地梁和轴线位置关系。

10、以基础大小、混凝土短柱大小和板厚以及配筋定义基础类别并做表(减少绘图量)

11、画地梁截面详图和基础施工说明。
