实验室电气工程装修:强弱电的设计标准和电气设备规范
Author:SAREN Publish Time:2020-01-17

对于实验室装修设计而言,电气工程方面的工作可概括为强电设计与弱电设计。其中,前者包括仪器用电、照明插座等。后者包括网络、数据通信、广播、视频监控等。

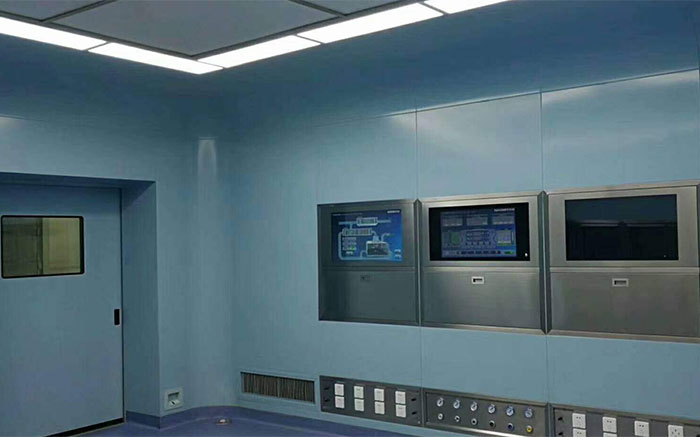

 实验室电气工程装修

一、实验室电气工程的强电设计

在实验室装修设计中的强电设计方面,其总体方针为先依据设备功率进行汇总,然后依据各个功能间、楼层、整栋大楼进行统计,下面会具体分析。

实验室每个功能间内都要配备单独的终端配电箱,对于重要设备,不能与其他插座串联,而是要单独留出一个回路,以便后期的使用与维护。另外要注意,楼层配电箱应设置在专用配电房,并有专人看管。

实验室必须配备不间断电源(UPS),以便更好的保护设备,但要依据设备用电参数来确定电流参数与不间断电源功率。此外,建议先考虑好实验室的未来发展方向,以便给后期改动预留空间。这样,后期添置新设备时可以及时规划参数,然后充分预留配电负荷。

依据实验室需求,把电源插座安装在墙面或地面,如果安装在地面,那么插座必须防水。为了减少地面走线,插座位置应该靠近所供电设备。如果条件允许,可以设置独立供电房,且房间内配备专用空调,毕竟不间断电源散热多、噪音大。



二、实验室电气工程的弱电设计

实验室装修设计中的弱电设计方面,除了要符合现代化的发展需求外,还要符合科技发展趋势。毕竟我们身处互联网时代,做好这方面的工作至关重要。

要在实验室的主要房间内配备多个网络通讯端口及至少一个电话接口。还要在实验室的主要通道处配备摄像头,以便进行管理监控。如果条件允许,可以在重要房间内配备摄像头。

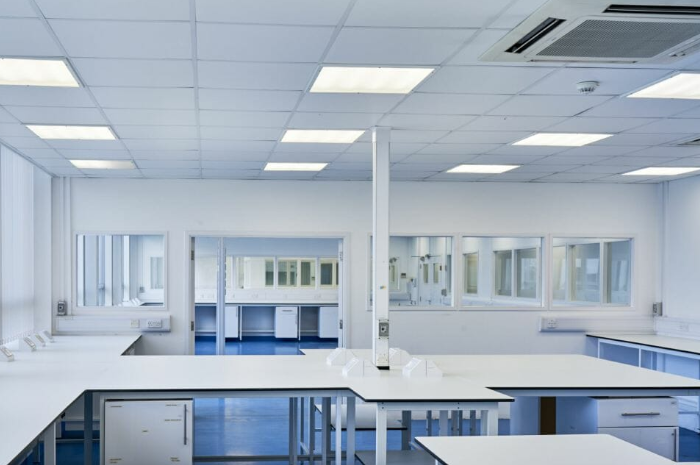

实验室电气工程装修

三、实验室电气工程的常用规格

1.实验室用电主要包括照明电和动力电两大部分。动力电主要用于各类较大型仪器设备、电梯、空调等的电力供应。

2.电气配件:实验室电源插座的选择范围有:10A13A16A20A;同时要配置漏电保护开关、过载保护开关等。电源插座的位置应远离水盆和煤气、氢气等喷嘴口,不影响实验台仪器的放置和操作位置。.线槽为多功能钢线槽(主要用于试剂架上)PVC线槽,配通用型万能插座(主要用于边台和中央台台面上)

3.电源:使用点:在边台、中央台、通风柜等需要装电插座的地方(通风柜还须留风机的电源) 规格:在没有特殊要求的情况下,一般在用电点预留的电源线规格为220V10A;但有些实验台放置大型仪器如气相色谱等需用到三相电或电流较大的二相电,则要按用户实验用电量预留;通风柜的风机电源通常采用三相五线制电源线,若一组实验台上使用的用电仪器较多,则应按情况增加电源预留点或相应增加电源线的用电规格。

4.位置要求:使用在边台时,预留在靠墙位置,中心点离墙不超过80mm;使用中央台时在实验台中心线上适当的位置预留,相对中心线误差不超过50mm;通风柜电源预留在其位置后靠墙处,中心点离墙不超过80mm,预留电源线长不少于500mm

5.一般气相室配置氦气(He)、氮气(N2);气质联用室配置氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接,严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性检验,在使用前要先除油。由于管道细小,管间距小,安装过程中可依据现场情况进行调整,保证间距不小于45mm

6.实验室的最新观念就是将整个实验室当作是一台排风柜。如何有效的控制好进排气,达到既安全又经济的效果是至关重要的。而最经济和最有效的办法,是针对造成污染源的实验设置局部排风设备。这种设备主要有:通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。其中最为常用的是通风柜。

7特殊气体配送系统实验室用气主要有:不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳);剧毒气体(氟气、氯气);助燃气体(氧气)等。 在上述气体中,除不燃气体、惰性气体之外,其它气体不得进入实验室,可以通过输气管接到各实验室内。

8.气瓶装柜时,严禁两种易燃气体同装一柜;两种惰性气体或不燃气体可以同柜,有害气体排出系统。
