基因/DNA实验室装修设计要求和分区:DNA提取区、PCR扩增、检测、检材
Author:SAREN Publish Time:2020-01-09

基因实验室常用于生物安全实验室、检测实验室、公安系统实验室等。DNA分析技术在集成公安机关应用广泛,无论在刑事领域还是民事范畴, 其认定或排除犯罪嫌疑人、个体识别、亲权鉴定等作用均不可替代DNA 物证系全息物证,其局部包含着整体全部的信息,与传统的痕迹物证相比具有不可替代的优势, 尤其是DNA 技术本身的发展和DNA 数据库的建设将为鉴识科学插上飞翔的两翼。

基因/DNA实验室装修设计

一、DNA实验室的功能区分区设置

公安局系统实验室,主要用于刑侦破案辅助侦查,多为DNA鉴定实验室、毒品化验实验室和PCR洁净实验室。常见的公安局(刑侦)实验室主要包括DNA、法医物证、理化、毒化、痕迹检验、文件检验以及影像技术等专业实验室。DNA实验室分为四个相对独立的区域:DNA提取区、PCR扩增区检测区和检材保存实验数据分析处理区,是按照国际和国内公安部的标准进行建设。

公安DNA实验室设计的高度一般为2.6-3米,各功能间将根据其不可逆工艺流程、实际用途、设备摆放及人性化等因素通盘布局划分:

1. 普通实验区---法医物证常规检验室、法医物证存储室、受案室、检材室、骨骼提取实验室、数据比对分析室、紧急淋浴洗眼间、洁具间、洗衣间、测序仪专用UPS机房;

2. 特殊实验区/污染控制区——更鞋/缓冲走廊、更衣/缓冲间、现场物证DNA

提取间(30-50㎡)、嫌犯血样DNA提取间(15-30㎡)、试剂混配间(15-30㎡)、PCR扩增间(15-30㎡)、扩增产物测序间(15-30㎡)


二、SAREN三仁关于DNA实验室的建设建议

1. 严格来说整个区域是需要有洁净度要求的,一般在10万级到万级左右,目前大部分单位在建设时没这方面概念,只用彩钢板隔断做成洁净区域。

2. 地板用PVC比较好。PVC地板相对耐用,花色也有选择技巧,即使老化更换也简便。也有采用环氧树脂自流坪地面,不过这种不太推荐, 地板不耐磨,且不容易维护和更新。

3. 首要考虑的因素——“安全”问题。实验室是最易发生爆炸、火灾、毒气泄露等的场所。三仁在做平面设计的时候,会要求保持实验室的通风流畅、逃生通道畅通,根据国际人体工程学的标准。

4. 污染控制区基本格局:各功能间相互串通,即用套间方式进行人流/物流,此案应严禁采用,首先从房间格局上避免交叉污染;设置独立缓冲间为最佳(尤其是DNA提取间、PCR扩增间、试剂混配间),且人流/物流分道,流程相临间应设置物流传递窗;设置共用缓冲间/缓冲走廊为亦可。


三、DNA实验室的设计要求

1. 实验台与实验台通道划分标准(通道间隔用L表示)

① L >500mm时,一边可站人操作;

② L >800mm时,一边可坐人操作;

③ L >1200mm时,一边可坐人,一边可站人,中间不可过人;

④ L >1500mm时,两边可坐人,中间可过人;

⑤ L >1800mm时,两边可坐人,中间可过人可过仪器。

2. 单人单面的工作空间中:走道间距为4英尺,约1200mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;

3. 双人双面的工作空间中:走道间距为5英尺,约1500mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;

4. 实验工作台与安全设备的走道间距为6英尺,约1800mm;

5. 安全设备间的走道间距为>6英尺。

6. 实验室走廊及门窗的尺寸要求:走廊宽度应>5英尺,门框尺寸(宽*高):3英尺*7英尺(国内900mm*2000mm)


四、DNA实验室的仪器设备配置

实验室配备一般来说标准是:一台高通量的基因分析仪,两台PCR扩增仪,一台纯水仪、一台DNA纯化仪,以及离心机、保温仪、振荡器、生物安全柜、移液器、冰箱等若干。要求仪器设备应定期保养维护、检定、校准(可以根据自己的需求在此基础上增加一些仪器,主要是看实验室的大小设计)。


五、SAREN三仁基因实验室建设案例

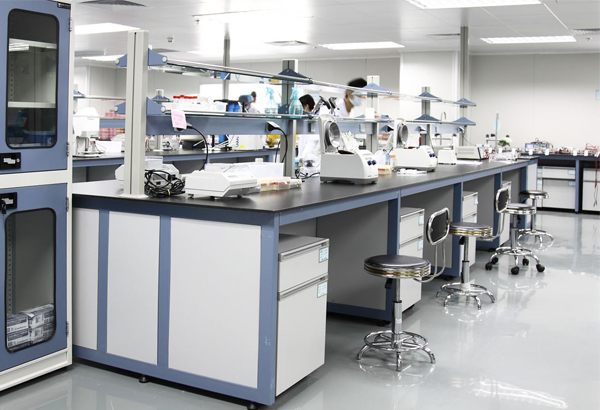

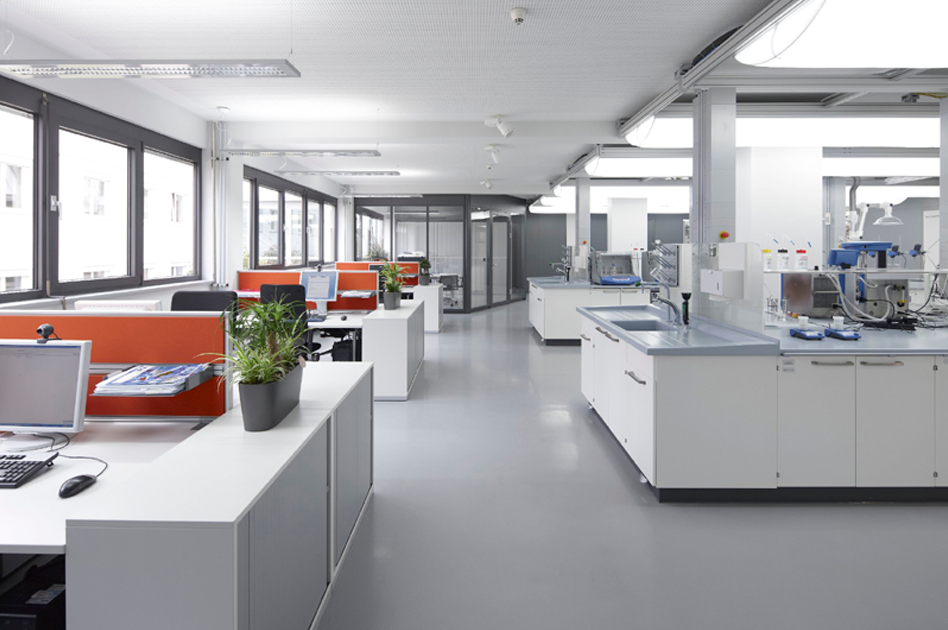

SAREN三仁,作为上海实验室工程EPC优秀代表,一直深耕于实验室装修设计行业,为广大实验室从业人员创造优质、安全、可持续发展的实验环境。三仁过往基因实验室工程案例如——基因实验室工程 检测室洁净设计装修项目-上海凡迪注:案例图片仅供三仁内部使用,禁止盗图。

2019年2月,由SAREN三仁总承包的上海凡迪基因实验室装修工程正式开展,项目总面积1600㎡。凡迪基因是中国三胞集团旗下以基因组高通量测序技术临床应用为核心的高科技企业,是国内基因测序临床转化应用领域的知名企业。具备完善的研发、注册、实验室检测和客户服务体系,拥有各类国际先进的高通量基因测序平台、质谱检测平台和高性能计算平台,并拥有自主知识产权且领先的生物信息分析技术和产品。凡迪基因拥有完善的产品布局,主要包含:优生优育产品线、肿瘤精准医疗基因检测产品线、以及健康管理基因检测产品线三大方向。

基因/DNA实验室装修设计

基因/DNA实验室装修设计

基因/DNA实验室装修设计
