实验室气路改造的设计要求和装修标准及参数
Author:SAREN Publish Time:2019-10-21

实验室里的各类耗气设备和分析仪器如色谱仪和质谱仪等都需要使用载气和燃料气,要保证这些气体的稳定性和安全性就要保证气路系统的合理设计安装。近年来随着实验室投资的不断加大,仪器设备的多样化,实验室用气量也逐年增加,传统的分散供气模式不仅让实验室布局显得混乱,更给实验室的管理维护加大了困难。因此如何形成一套安全性高并且能实现集中分配供气的系统,就是完成实验室气路改造最重要的问题。

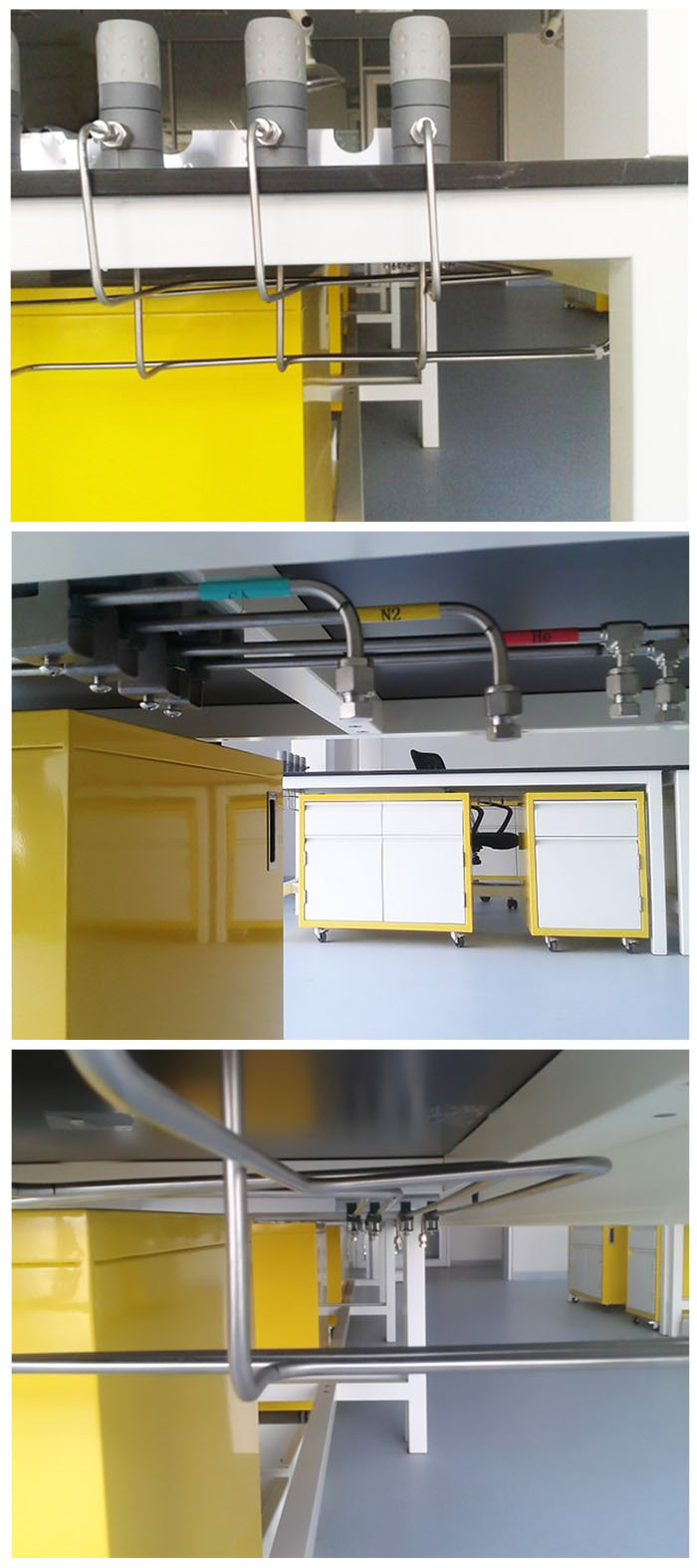

 实验室供气系统



一、实验室集中供气系统

实验室集中供气系统即将所有的气瓶集中放置在气瓶间(三仁小提示:根据气体的可燃和不可燃性要将气瓶归置在不同的气瓶间),通过管道系统将气体分散输送到各实验室(仪器端),还可以直接通过减压器减压阀来调节气体的压力和流量,从而更好地实现对气体的控制。



实验室气路改造集中系统主要从安全、经济、纯度三个方面来综合设计:

1. 安全: 钢瓶(气瓶)应被放置在工作区外的安全区域,在紧急情况下,操作人员可以通过远程切断系统,切断气体供应;气瓶间的钢瓶储存应设置好安全间距,并做好通风系统装修。

2.经济和纯度: 使用不同的气体都有各自的独立供应点,确保钢瓶的管理数量不必太多,减少运输费用和空瓶的余气损耗;同时减少钢瓶的更换频率,降低杂质进入的概率。



二、实验室气路改造设计有哪些要求?

1. 气瓶连接器和调节阀之间应设置有能耐高压的金属软管,以利于气瓶的更换。

2. 安装防爆止回阀

3. 确保气体的纯度和管道系统的气密性,选用二级减压系统,且所有管道均采用316L不锈钢管道,内表面经AP处理。

4. 为方便后续阀门部件的维护和更换,管道与阀门部件之间的连接应采用高压双卡套接头连接;固定部位则选用耐高温金属材料制作;调节阀的控制面板通常选用不锈钢材质。

5. 为了实验室气路改造的安全考虑,在气瓶和仪器之间用一个安全平防止气流倒灌;氧气不得接触污物、有机物,以防止助燃;对于腐蚀性气体的储存,如不经常使用则不要防止在实验室内,且气瓶和附件应经常检查。

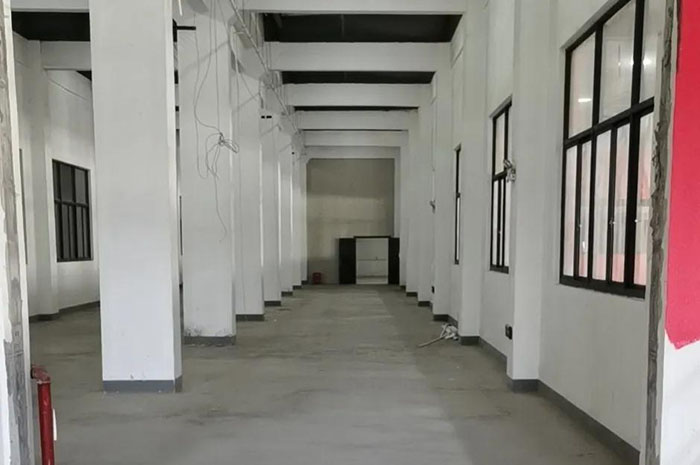

三、三仁实验室气路改造及实验室装修案例展示

上海雷博司电气股份有限公司致力于推进输配电及控制设备绝缘系统向环保型、智能化方向发展,为各行业提供成熟可靠的电气绝缘系统解决方案、技术支持和产品服务,产品线涵盖12-1100kV中压至特高压各等级绝缘产品,并为环网柜、高压成套开关柜、箱式变电站及GIS等电气设备量身定制绝缘核心模块,以满足各种应用环境的需求。

三仁装修内容:电气实验室装修,3000m²。

实验室供气系统
