实验室建设之实验室通风工程的装修要求和相关参数
Author:SAREN Publish Time:2018-11-22

实验室建设过程中最不能忽视的工程之一就是通风系统了,今天咱们就来说说实验室建设中通风工程的要求和相关参数是什么。

实验室通风工程的重要性:实验室通风工程是整个实验室设计和建设过程中,规模最大、影响最广泛的系统之一。通风工程的完善与否,直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。

实验室通风工程的要求:通风效果好、噪音低、操作简便、节约能源,室内压差和温湿度都能保持人体的舒适性。

一、实验室通风工程的设计原则:

1.处理设施具备冲击负荷能力,确保废气达标排放。

2.夏天补冷风、冬天补暖风,保证室内温湿度的舒适性

3.采用智能变频控制系统,达到操作方便、节能降噪的目的

4.非标设备应符合国家或行业相关规范,并保证性能稳定、外表美观

5.综合考虑各项因素,采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺

6.在设计中充分考虑噪声、臭味等,防止二次污染的产生,不给周围环境造成新的污染

7.所选择的工艺必须满足现场条件,平面布置简洁、紧凑、少占地,并方便生产操作和维护维修

8.排风和补风系统达到风量平衡,保持室内-5Pa-10Pa的负压,防止有害气体的散溢,保证实验人员的身心健康

9.根据大楼的结构特点,就近开设风井,划分排风和补风系统,管道系统做到“短、平、顺、直”,减小系统阻力,降低系统噪声

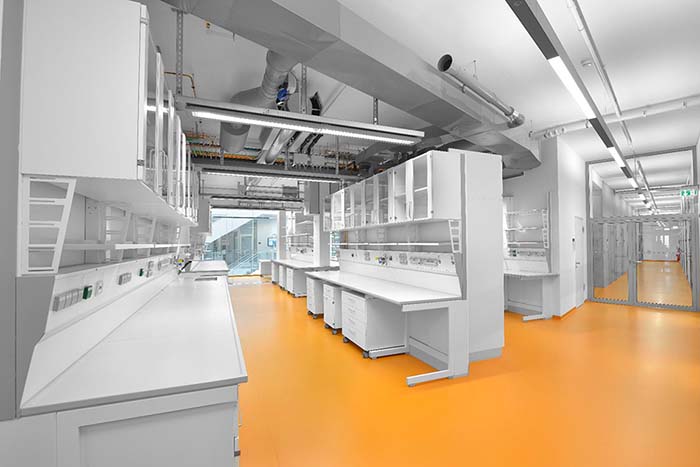

实验室通风工程

二、实验室通风工程的设计参数:

1.通风系统使用终端噪声62db

2.支管路内风速6——8m/s,干管路内风速8——14m/s

3.换气次数:一般化学实验室的换气数:8——12/小时

4.风机采用耐腐蚀玻璃钢离心风机,系统采用变频控制,以达到节能和降噪的目的。

5.通风设备设计风量:

① 原子吸收罩面风速:0.35m/s,排风量350——600m3/h

② 万向抽气罩面风速:0.35m/s,万向抽气罩排风量150——350m3/h

③ 通风柜面风速:0.3——0.8m/s,单台1200*850*2350通风柜设计风量1500m3/h,单台1500*850*2350通风柜设计风量1800m3/h,单台1800*850*2350通风柜设计风量2200m3/h

三、通风系统控制

(一)定风量系统控制

1.系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。

2.系统采用静压传感自动变频控制(或PLC编程控制),静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果

3.每台通风柜安装一个电子风量调节阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。

(二)变风量系统(VAV)控制

1.系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。

2.每台通风柜安装一个文丘里变风量风阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。变风量调节阀门采用数显可调角度的文丘里风阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。

3.系统采用静压传感自动变频控制,静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果

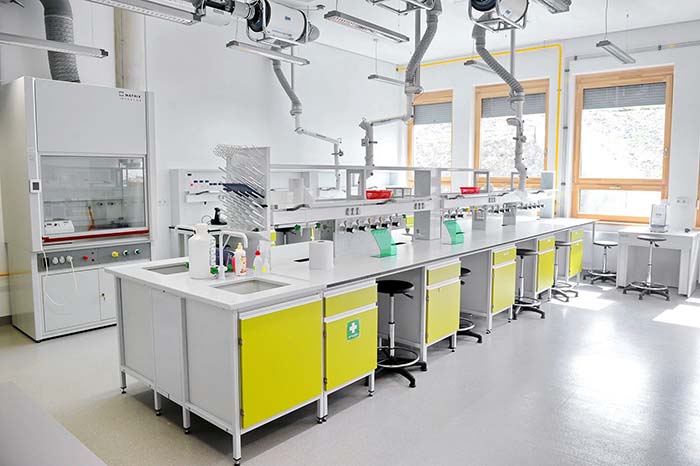

实验室通风工程

四、通风柜技术参数:

(一)定风量系统通风柜

1.排风量移动门在工作开启高度0.5m,面风速保持0.5m/s情况下,实际排风量不得大于计算排风量的5%(计算排风量=移门宽度*移门开启高度*0.5m/s*3600秒)。

① 面风速在满足移动门位的工作开启高度0.5m,面风速保持0.5m/s条件下,排风量不变,移动门开启高度发生变化时,面风速可满足以下要求:

② 移动门开启高度在门全开,平均面风速大于0.3m/s

③ 移动门开启高度在0.15m,平均面风速小于0.7m/s

④ 面风速均匀度(须带低风速侦测仪)

⑤ 排风柜的面风速应分布均匀,在移门开启高度0.5m,面风速0.5m/s情况下,在移门开启面积内,上下左右每隔0.3m处,取一个点,测得的面风速,其最大值、最小值与算术平均值的偏差小于15%。

2.通风柜阻力排风柜移动门开启至最高位置时,在达到《排风柜》JB/T6412-1999技术标准规定的排风量和面风速保持0.5m/s的条件下,排风柜阻力应小于或等于70Pa

3.其它功能要求通风柜操作面板控制系统须为液晶显示(使用者操作起来更安全方便)。柜内高温报警功能自动延时保护装置,能彻底抽空残余腐蚀、有害、有毒气体电压0——220V范围内任意调节功能步进风阀执行系统任意调节功能。

(二)变风量系统(VAV)通风柜

1.通风柜的风速传感器实时监测真实的面风速,当面风速不在设定范围内时,经15秒延时后监控器发出声光报警

2.风速传感器检测到面风速变化时,控制器发出信号给执行器,通过改变变风量阀门开度来使面风速回到设定值,要求系统响应时间小于3

3.监控器还具有低风速运行按钮,按下这一按钮,可以使面风速设定值为正常值的70%,用来减少气体排放以节能,(当通风柜内有高危险性物质时不建议使用)。

4.监控器有最大风量和最小风量功能,当发生紧急情况时可以按下最大风量按钮,排风阀门完全打开,当希望通风柜以小风量运行时(例如晚上)可以按下最小风量按钮,通风柜以小风量运行

5.通风柜面风速高于或低于0.5m/s都可能导致有害气体外逸,过低的面风速无法有效捕捉排放的有害物质,过高的面风速导致通风柜内气流形成紊流和涡流,同样可能导致有害物质逸出。为确保排风效果,通风柜采用VAV变风量控制方式,要求通风柜面风速稳定在0.5m/s±5%

6.采用直接风速测量控制系统,能够快速有效的保证通风柜面风速,从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响,通风柜控制系统使用热线型风速传感器对面风速进行真实测量风速传感器配备独特的自洁式过滤器,具有防灰尘堵塞功能
