物理实验室与化学实验室装修:功能区设置(GB规范)
Author:SAREN Publish Time:2019-11-05

物理实验室装修和化学实验室装修有什么区别?物理实验室和化学实验室的功能区如何设置?本期文章,上海实验室工程EPC三仁为大家整理了有关物理与化学实验室功能区设置的国际标准——GB/T 37140-2018。


一、物理实验室装修和化学实验室装修有什么区别

物理实验室装修通常包含有电学、光学、流体力学、热工学、振动学实验室,对于实验室内光线、通风、各种管道系统的要求较多;化学实验室主要是为了提供化学实验条件及探索的场所,由于很多化学药品对人体危害较大,所以化学实验室装修的首要前提是安全和环保性,做好三废处理措施。



二、物理实验室装修设计要点

1. 物理实验室是进行物理科学活动与探究的场所,对于物理实验室装修的环境要求主要表现在以下方面:

① 电源:三相四线,电源电压220×(1±10%)V,电源频率50Hz

② 水源:2×105Pa

③ 环境温度:0-40

④ 相对湿度:不大于90%

⑤ 连续工作时间:不小于8h

另外如果是教学使用的物理实验室,需根据相关建设规范标准来实施,例如普通中小学物理实验室的“面积与间数”、建筑要求、环境要求、等按照《中小学理科实验室装备规范》(JY/T 0385—2006)的要求进行规划与设计。

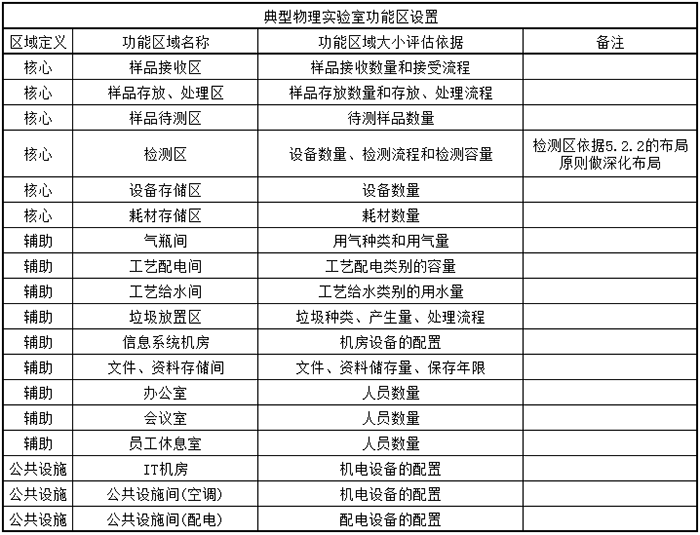

2. 物理实验室的功能区设置要求如下图所示:

实验室装修规范



三、化学实验室装修设计要点

1. 化学实验室,隶属于通用理化实验室的范畴,分为3大类:有机化学实验室、无机化学实验室、普通及分析化学实验室设计。

① 有机化学实验室用作有机物的定量分析和定性分析、药品检测分析、气体检测分析、有害物质鉴定、红外光谱为植物鉴定等。配备的实验仪器设备通常有:高效液相色谱仪、气相色谱仪、薄层描仪、元素分析仪、核磁共振仪、红外吸收光谱仪等。

② 无机化学实验室用于重金属、微量金属等定量分析、物理性指标(例如密度、熔点)分析、食物营养成分分析、药品含量分析等。无极化学实验室装修配备仪器设备通常有:原子吸收光谱仪、紫外光谱仪、荧光光谱仪、电感偶合等离子体原子发射光谱仪、离子光谱仪等。

③ 普通及分析化学实验室主要用于化学物的混合加热、蒸馏、稀释反应等化学操作。(SAREN三仁提醒:由于毒性物质在分析操作上处于有毒状态,不建议在分析化学实验室内操作季度化学物、致癌化学物、高放射性物质。)普通及分析化学实验室装修要点在于实验设备和家具的配备:实验边台、中央台、通风柜、药品柜、试剂柜、器皿柜、回流冷凝装置、抽滤装置等。

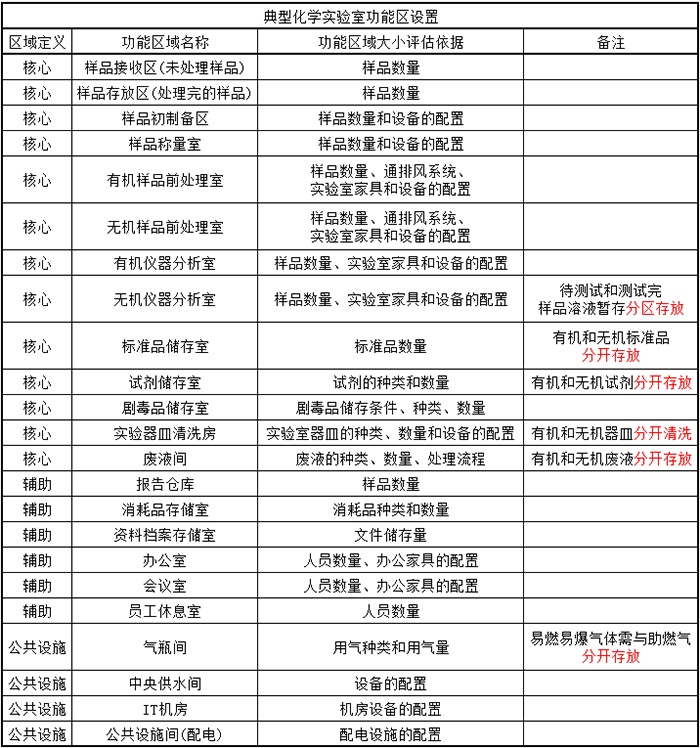

2. 化学实验室功能区设置要求如下图所示:

实验室装修规范

四、三仁实验室装修案例:

2019年7月22日,由SAREN三仁总包承建的上海科技大学物质学院机械加工中心改造工程正式开工。上海科技大学物质学院利用周边张江实验室一流的科研设施开展基础和交叉学科研究。目前主要有系统材料学、光子与凝聚态物理以及材料生物学三个研究方向。基于研究需要,拟搭建精密机械加工车间用于加工精密零件加工及普通操作教学,主要目的是缩短精密零件的加工周期,提高科研效率。

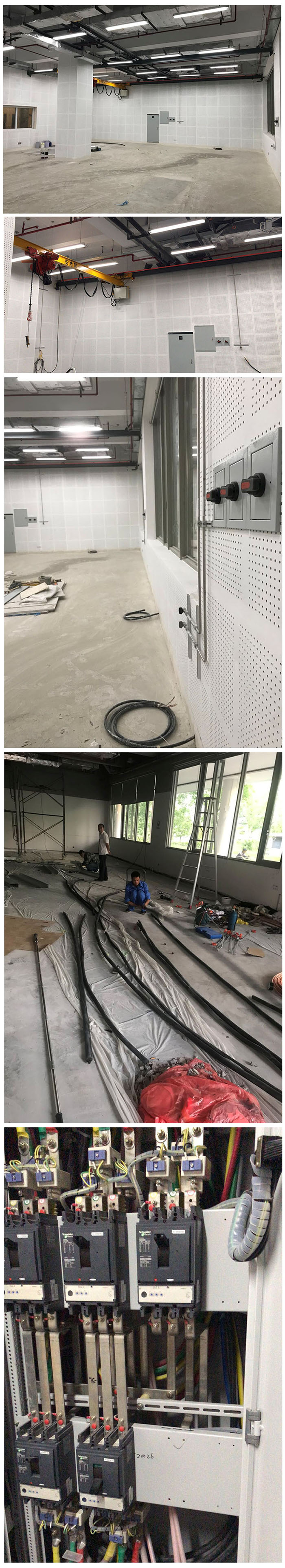

如下为三仁——上科大工程电线管敷设、电箱压线、进户电缆压线、灯具调试等供电系统装修施工现场:

实验室装修规范
